变形镁合金锭的基本铸造工艺参数是速度、温度、冷却水压和结晶器高度，前三个的可调可控力度大，结晶器一旦制造完毕，它的高度就定下来了。此外，还有一些未纳入制度的相对不太重要的参数，它们也对铸锭组织、裂纹敏感性、致密度、表面品质有一定的影响，例如结晶器锥度、内表面粗糙度、水孔大小、水的喷射角度，铸造漏斗直径、孔径、孔数、沉入熔体深度，等等。
　　在不同的铸造速度时，铸造速度越大，冷却强度也大，液穴深度随着变小。结晶器高度变小时，强却强度也随着变弱。
　　在铸造镁合金圆锭时，在一般情况下，采用高一些结晶器，可以避免通心裂纹。加高结晶器高度，如果调低铸造速度，则表面会产生发状淬火裂纹。对于热脆性较敏感的合金，若采用低结晶器，必须相应降低铸造速度，但此时锭表面的冷隔成层缺陷却会增多，同时还可能产生横向裂纹。因此，应合理确定结晶器高度与铸造速度，一旦结晶器高度确定了，也就可以选定铸造速度，铸得既无裂纹，表面品质又好的锭坯。
　　铸造速度一定时，结晶器越高液穴也越深，但当结晶器高度大于200mm后，提高结晶器高度，液穴的变化也不十分明显。

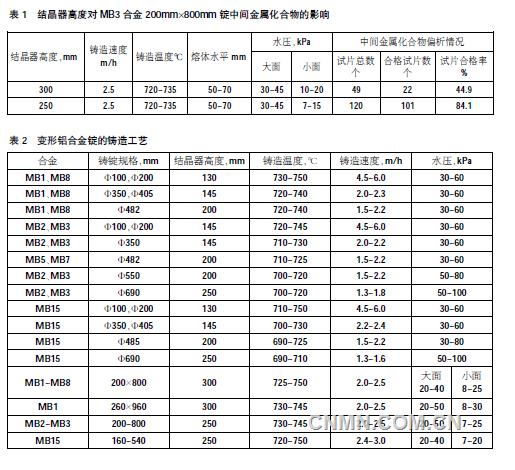

　　提高结晶器高度，也即相对降低了凝固速度，可延长金属中间化合物的生长时间。结晶器越高，对镁合金金属中间化合物尺寸的增大和数量的增多影响也越明显。在铸造200mm×800mm扁锭时，中间金属化合物的偏析与结晶器高度的关系见表1。
　　综合各方面的因素，当铸造直径350mm~690mm锭时，结晶器高度以145mm~250mm为佳；铸造200mm×800mm扁锭的适宜结晶器高度为250mm；铸造260mm×960mm的结晶器高度为300mm。
　　MB15合金的热裂纹敏感性较大，对水冷强度非常敏感，可采取推迟二次水冷方法，不但不会产生热裂纹，而且铸锭表面品质也有所提高。
